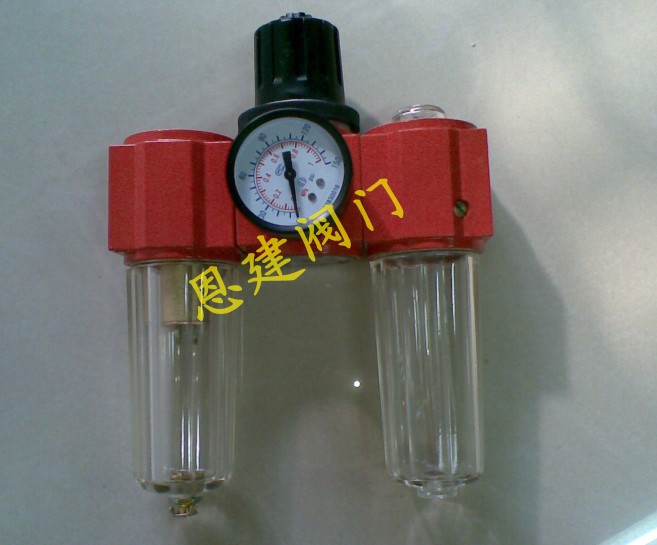

398系列氣源處理三聯件
一、特點：
１、外形緊湊結構合理，安裝方便。
２、閥體采用鋁型材制造，性能好，強度高。
３、具有過濾、穩壓、油霧的功能。
二、圖形符號：
|
三、型號說明：
四、技術參數：
|
公稱通徑(mm) |
6 |
8 |
10 |
15 |
20 |
25 |
|
的大工作壓力(MPa) |
1.6 |
|
壓力調節范圍(MPa) |
0.05～0.4；0.05～0.4；0.05～1.0； 0.05～1.6 |
|
過濾精度（µm) |
50～75 |
|
分水效率(％) |
80 |
|
工作溫度(°C) |
5～60 |
*當三聯件的配接管徑小一號時，流量約減少１０％；當過濾元件微孔直徑小一號時，流量約減少７％。
*有５～１０μｍ；１０～２５μｍ；２５～５０μｍ
流量特性曲線 (進口壓力Ｐ１＝１．０ＭＰａ)
壓力特性曲線
四、外形及安裝尺寸：
| 型號 |
W |
A |
B |
C |
D |
E |
F |
Z |
G |
V |
N |
M |
重量kg |
| 398－6 |
G1/8" |
120 |
177 |
40 |
128 |
62 |
20 |
M30×1.5 |
202 |
M10×1 |
40 |
70 |
0.970 |
| 398－8 |
G1/4" |
120 |
177 |
40 |
120 |
62 |
20 |
M30×1.5 |
202 |
M10×1 |
40 |
70 |
0.980 |
| 398－10 |
G3/8" |
180 |
262 |
60 |
188 |
95 |
30 |
M50×1.5 |
292 |
M10×1 |
50 |
95 |
2.000 |
| 398－15 |
G1/2" |
180 |
262 |
60 |
180 |
95 |
30 |
M50×1.5 |
292 |
M10×1 |
50 |
95 |
1.980 |
| 398－20 |
G3/4" |
240 |
310 |
80 |
252 |
110 |
40 |
M67×1.5 |
360 |
M10×1 |
63 |
120 |
3.910 |
| 398－25 |
G1" |
240 |
310 |
80 |
240 |
110 |
40 |
M67×1.5 |
360 |
M10×1 |
63 |
120 |
3.860 | |
